产品介绍 Product Description
|
|

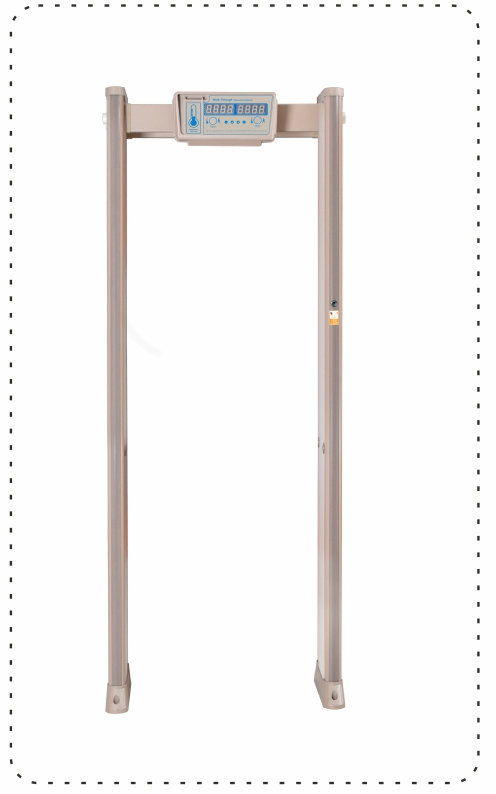

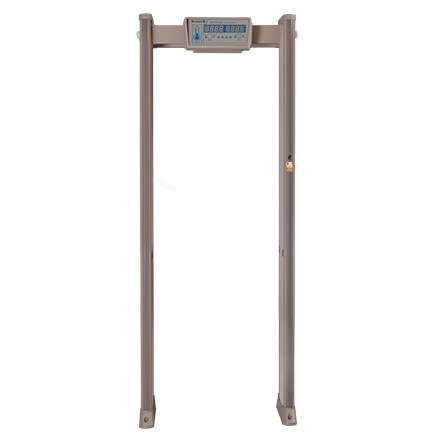

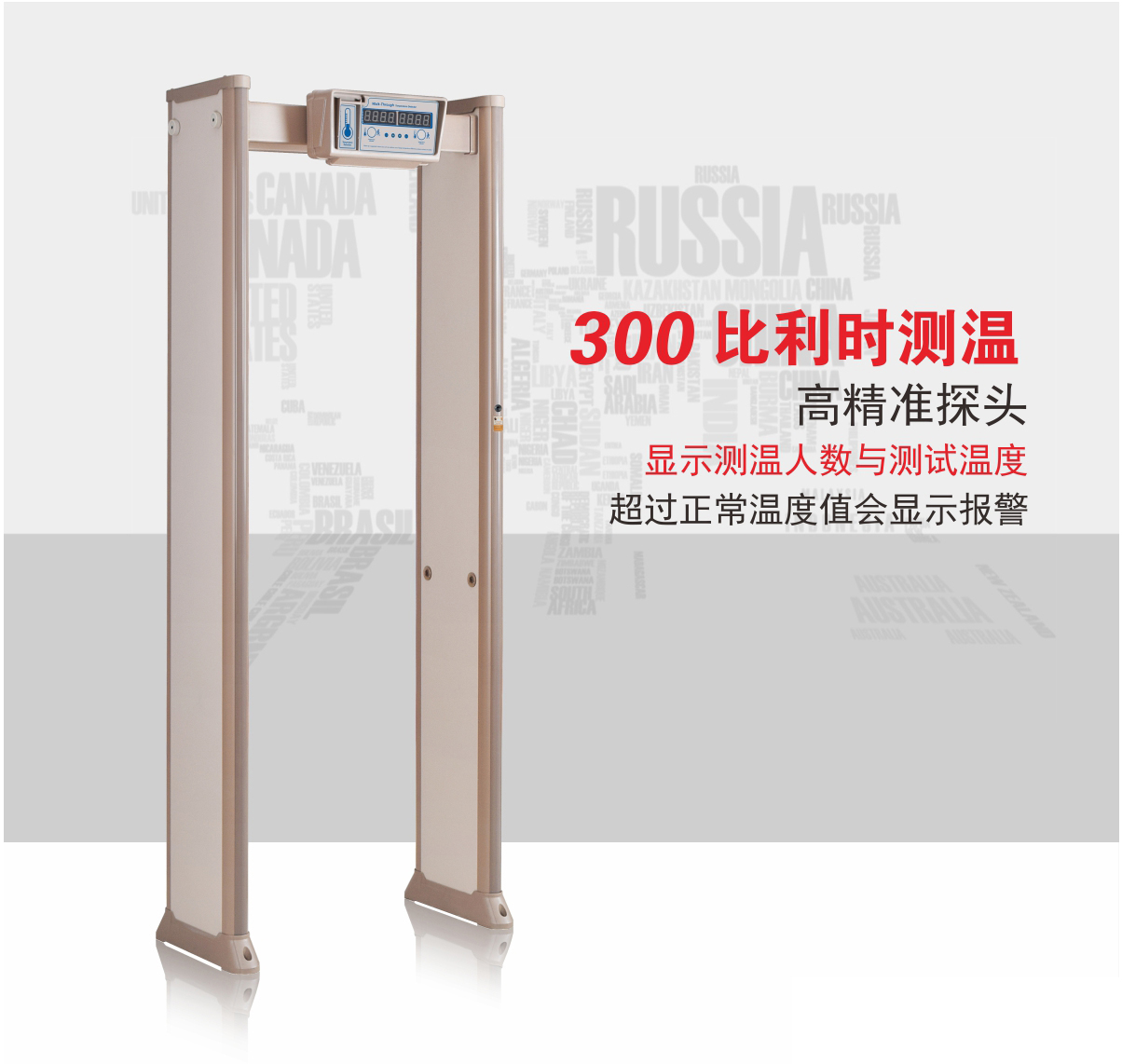

智能温度探测门是高精度测温门，这款测温门的温度探测 灵敏度较高，质量轻巧，产品采用高强度特殊材料，质地非常 轻便，便于运输安装。产品完全模块化设计，统一流水线装 配，因此能很好地保证产品的稳定性。同时它还具有操作界面 直观、使用简单等特性，因此不需要任何操作训练即可使用。 此款门可广泛用于运动会、会议、学校、医院等人流多通 过等场合，能快速检测人体温度，缩短行人通行时间。 |
 |
|
|

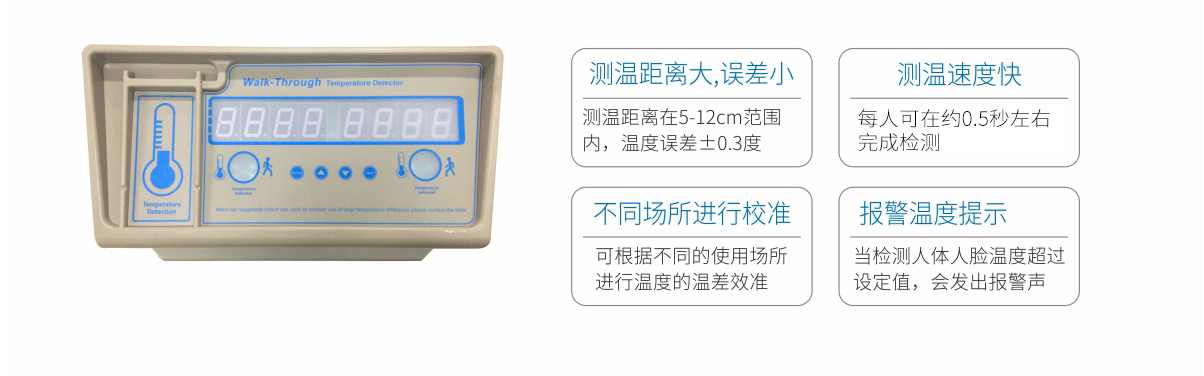

技术优势 Techical advantages
|
 |
|
|
技术参数 Technical Parameters
|
|

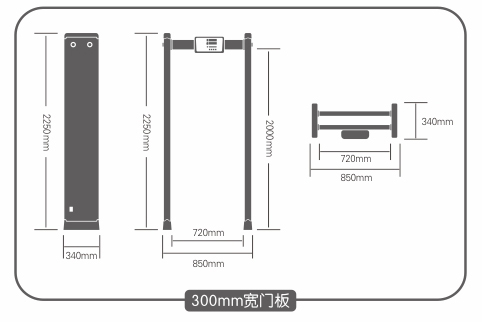

● 净重：38KG； ● 毛重：43KG； ● 立置外形尺寸：2250x850x340mm； ● 通道尺寸：2000x720x340mm； ● 包装尺寸：2295x695x195mm； ● 包装体积：0.311m3； |
 |
|
|
人体测温系统
|
| 测温范围 |
体温模式：32℃~42.9℃ 表面模式：0℃~100℃ |
|
测温精度 根据ASTM标准 E1965-1998（2003） |
0℃~31.9℃；±1.0℃ 32℃~35.0℃；±0.3℃ 35.1℃~39℃；±0.2℃ 39.1℃~42.9℃；±0.3℃ 43℃~100℃；±1.0℃ |
| 测量时间 | 0.5秒 |

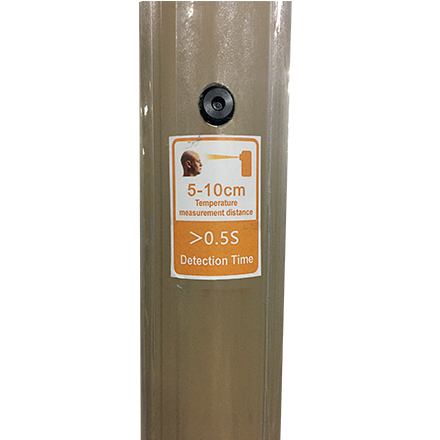

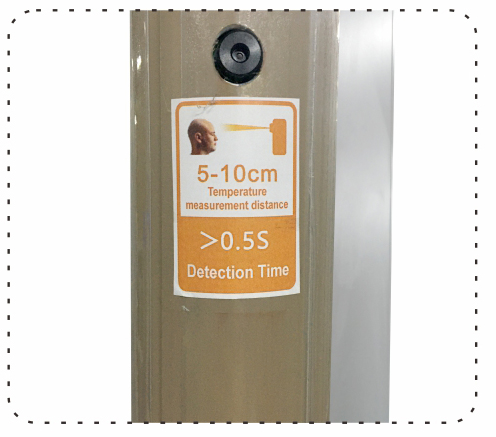

| 测量距离 | 5-12CM |
| 显示精度 | ±1.0℃ |
| 工作环境 | 5℃~40℃，相对温度≤85% |
| 储存环境 | -20℃~70℃,相对温度≤85% |
|
|
参数设置 Parameter Settings
|
|
|
开机 Boot
|
|

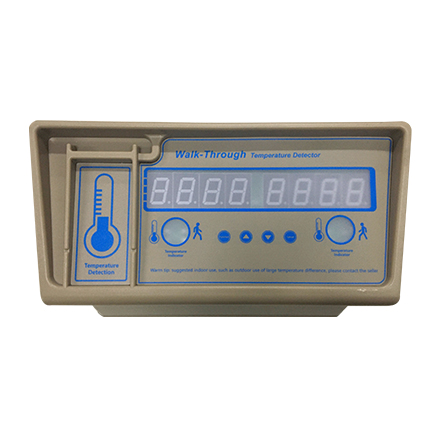

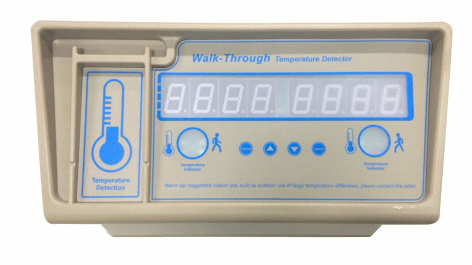

测温门电源接通后，红外测温附件自动接通并自检，屏幕全部数码管亮起后熄灭， 红绿灯交叉自检，之后红绿灯熄灭，面板进入温度测试界面。 |
|
|
高低温度阈值设置 High and low temperature threshold setting
|
| ◆ 按一次功能键，此时数码管显示1234并数字1闪烁，这时要求输入密码，如果 没有更改过密码，直接按功能键确认进入，如果密码修改过，使用上下箭头，把当 前界面更改为自己设置的密码，之后按功能键进入主设置菜单。 |
| ◆ 进入菜单后，此时显示L-xx，并且L闪烁，此项为低温阈值，如需修改，按功能 键确认，此时L固定，后面数值闪烁，这是用上下箭头修改数字到自己想要数值， 之后按功能键保存，低温阈值就设置完毕，此时当所测温度低于低温阈值时，面板 将显示LO。 |
| ◆ 低温阈值设置完毕按功能键后，L会继续闪烁，此时按上箭头，会进入高温阈 值设置，此时显示H-xx，高温阈值设置和低温阈值设置相同，当采集温度高于高温 阈值时，蜂鸣器会发出警报并亮红灯。 |
| ◆ H-XX设置完后，按上箭头，进入下一项YL-X，此项设置为报警声音设置，有0和 1两种选择，0为静音，1有报警音。 |
| ◆ 音量设置项之后继续按上箭头，此时显示AA-X，，此项为模式选项，X=0为体温 模式，X=1为表面温度模式。温度模式之后继续按上箭头，此时显示CC闪烁，此项 为实时温度，按功能键进入后，可以查看探头实时测到的温度，通常在体温模式无 法工作，或者探测出现故障时分析使用。 |
| ◆ 实时温度之后继续按上箭头， 进入密码设置界面， 此时显示P xxxx， P闪烁， 按 功能键，P锁定，后面四位某一位开始闪烁，此时按上箭头，修改闪烁位数字，按 下箭头，进入下一位数字的修改，修改成自己想要密码后，按功能键保存，并回到 P闪烁的状态，按取消键则修改不保存。 |
| ◆ P闪烁状态继续按上箭头，将回到低温阈值设置的L-xx，确认全部参数修改正确 后，按取消键可以回到主检测界面显示 |
|
|

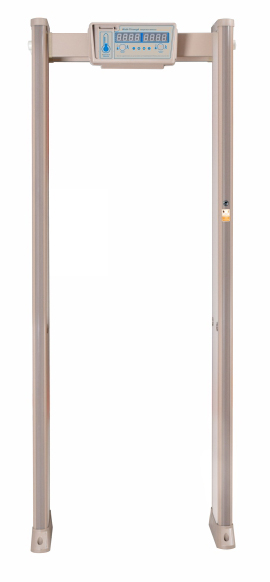

产品细节 Product Details
|
|
|
||||
|
|||||
|
|
 |
 |
|
|
产品介绍 Product Description
|
|
智能温度探测门是高精度测温门，这款测温门的温度探测 灵敏度较高，质量轻巧，产品采用高强度特殊材料，质地非常 轻便，便于运输安装。产品完全模块化设计，统一流水线装 配，因此能很好地保证产品的稳定性。同时它还具有操作界面 直观、使用简单等特性，因此不需要任何操作训练即可使用。 此款门可广泛用于运动会、会议、学校、医院等人流多通 过等场合，能快速检测人体温度，缩短行人通行时间。 |
|
|
技术优势 Techical advantages
|
 |
 |
 |
 |
 |
|
|
技术参数 Technical Parameters
|
|
● 净重：38KG； ● 毛重：43KG； ● 立置外形尺寸：2250x850x340mm； ● 通道尺寸：2000x720x340mm； ● 包装尺寸：2295x695x195mm； ● 包装体积：0.311m3； |
 |
|
|
人体测温系统
|
| 测温范围 |
体温模式：32℃~42.9℃ 表面模式：0℃~100℃ |
|
测温精度 根据ASTM标准 E1965-1998（2003） |
0℃~31.9℃；±1.0℃ 32℃~35.0℃；±0.3℃ 35.1℃~39℃；±0.2℃ 39.1℃~42.9℃；±0.3℃ 43℃~100℃；±1.0℃ |
| 测量时间 | 0.5秒 |
| 测量距离 | 5-12CM |
| 显示精度 | ±1.0℃ |
| 工作环境 | 5℃~40℃，相对温度≤85% |
| 储存环境 | -20℃~70℃,相对温度≤85% |
|
|
参数设置 Parameter Settings
|
|
|
开机 Boot
|
| 测温门电源接通后，红外测温附件自动接通并自检，屏幕全部数码管亮起后熄灭， 红绿灯交叉自检，之后红绿灯熄灭，面板进入温度测试界面。 |
|
|
高低温度阈值设置 High and low temperature threshold setting
|
| ◆ 按一次功能键，此时数码管显示1234并数字1闪烁，这时要求输入密码，如果 没有更改过密码，直接按功能键确认进入，如果密码修改过，使用上下箭头，把当 前界面更改为自己设置的密码，之后按功能键进入主设置菜单。 |
| ◆ 进入菜单后，此时显示L-xx，并且L闪烁，此项为低温阈值，如需修改，按功能 键确认，此时L固定，后面数值闪烁，这是用上下箭头修改数字到自己想要数值， 之后按功能键保存，低温阈值就设置完毕，此时当所测温度低于低温阈值时，面板 将显示LO。 |
| ◆ 低温阈值设置完毕按功能键后，L会继续闪烁，此时按上箭头，会进入高温阈 值设置，此时显示H-xx，高温阈值设置和低温阈值设置相同，当采集温度高于高温 阈值时，蜂鸣器会发出警报并亮红灯。 |
| ◆ H-XX设置完后，按上箭头，进入下一项YL-X，此项设置为报警声音设置，有0和 1两种选择，0为静音，1有报警音。 |
| ◆ 音量设置项之后继续按上箭头，此时显示AA-X，，此项为模式选项，X=0为体温 模式，X=1为表面温度模式。温度模式之后继续按上箭头，此时显示CC闪烁，此项 为实时温度，按功能键进入后，可以查看探头实时测到的温度，通常在体温模式无 法工作，或者探测出现故障时分析使用。 |
| ◆ 实时温度之后继续按上箭头， 进入密码设置界面， 此时显示P xxxx， P闪烁， 按 功能键，P锁定，后面四位某一位开始闪烁，此时按上箭头，修改闪烁位数字，按 下箭头，进入下一位数字的修改，修改成自己想要密码后，按功能键保存，并回到 P闪烁的状态，按取消键则修改不保存。 |
| ◆ P闪烁状态继续按上箭头，将回到低温阈值设置的L-xx，确认全部参数修改正确 后，按取消键可以回到主检测界面显示 |
|
|
产品细节 Product Details
|
|
|
||||
|
|||||
|
|
 |
 1.打开包装，将门板、横梁、主机盒、螺栓、电源线、说明书等配件取出 |

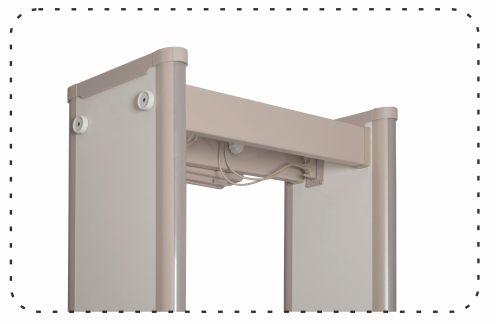

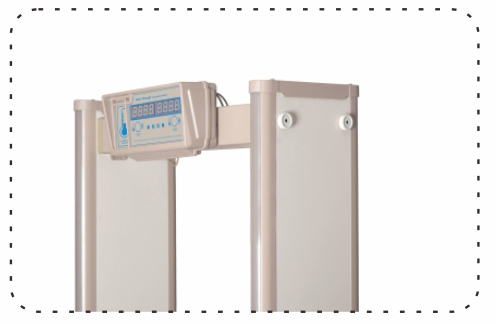

 2.将横梁门板用螺栓固定(2个长螺栓)，如图，并将数据线连接。 |
 3.竖起安检门，连接电源，开机。安检门进入工作状态。 |
